کلین روم چیست؟

یک اتاق تمیز که منطقه ای بدون آلودگی است که در آن مواردی چون : آلودگی ، سرعت هوا ، فشار ، دما و رطوبت به شدت کنترل می شود.



تصور کنید دارویی که می خوریم و همچنین قطعات الکترونیکی که استفاده می کنیم در اتاق های پر از بخارات شیمیایی ، گرد و غبار و ذرات معلق در هوا تولید شود. این ناخالصی ها روی کپسول ها و مدارها می نشیند و آنها را آلوده می کند. بنابراین تولیدکنندگان برای اینکه تولیداتشان در معرض آلودگی کمتری قرار بگیرد ، ، یک محیط کنترل شده – یک اتاق تمیز – ایجاد می کنند.



اگرچه همیشه استریل نیست ، اما یک کلین روم (clean room) از حداکثر ذرات معلق در متر مکعب مطابق استانداردهای پذیرفته شده پیروی می کند. هوا از طریق فیلترهای هوا HEPA فیلتر شده و مجدداً گردش می یابد. تجهیزات برای تولید حداقل ناخالصی های هوا طراحی شده اند. کارمندان از دستکش ، ماسک صورت و روکش سر استفاده می کنند. غالباً استفاده از لباس بلند یا اسموک نیز ضروری است. طبق رویه دقیق کیفیت ، اتاق به صورت روزانه و یا گاهی هر چند ساعت یکبار تمیز می شود.



مواردی که باید هنگام طراحی یک کلین روم در نظر بگیرید:

  • میزان انتشار شخصی
  • میزان حرکت بدنی
  • محیط های سرد و گرم میزان متفاوتی از ذرات را ایجاد می کنند
  • نوع لباس زیر پوشیده شده
  • آلودگی ابزار مورد استفاده
  • مقررات FDA



استانداردهای کلین روم (clean room)

استاندارد متداول برای اتاق های تمیز استاندارد 209E است. این استاندارد به چندین کلاس اتاق تمیز اشاره دارد و با کلاسهای ISO 14644-1 نیز ارتباط دارد. کلاس اتاق تمیز با توجه به تعداد ذرات موجود در واحد حجم تعیین می شود. اگر غلظت اندازه گیری شده در حد اندازه ذره مشخص باشد ، یک کلاس برآورده می شود. به عنوان مثال ، هوای معمولی اتاق ، طبقه بندی شده به عنوان ISO 9 ، بیش از 35 میلیون میکرون ذرات در هر متر مکعب دارد. در مقابل ، یک اتاق تمیز استاندارد 209E کلاس 100 (ISO 5) حاوی حداکثر فقط 3520 میکرون در هر متر مکعب از ذرات معلق است.



اتاق های تمیز با خلوص بالاتر استاندارد را حتی بیشتر افزایش می دهند. اتاق تمیز فدرال استاندارد 209E کلاس 1 (ISO 3) حداکثر فقط 35 میکرون در هر متر مکعب ذرات را در خود جای داده است. برای به روزرسانی استانداردها با انستیتوی علوم و فناوری محیط زیست (iest.org) مشورت کنید.

تصویر فضا و شرایط مناسبی که برای کلین روم در نظر گرفته شده است.

تصویر فضا و شرایط مناسبی که برای کلین روم در نظر گرفته شده است.



کلاسهای پاکیزگی ذرات معلق در هوا و استانداردهای ISO

از این جدول برای تبدیل از انگلیسی به کلاسهای متریک و معادل استاندارد ISO آن استفاده کنید.



Particle count limit*Class Name
ISO StandardS1English
1ISO 3M1.5Class 1
10ISO 4M2.5Class 10
100ISO 5M3.5Class 100
1000ISO 6M4.5Class 1000
10.000ISO 7M5.5Class 10.000
100.000ISO 8M6.5Class 100.000



* ذرات 0.5 میکرون یا بزرگتر در یک فوت مکعب هوا



تمیز نگه داشتن یک کلین روم (اتاق تمیز)

برای راه اندازی و نگهداری از اتاق تمیز یک لیست گسترده از محصولات و تجهیزات لازم است که به صورت زیر دسته بندی می شوند:



تجهیزات تمیز کردن : از جاروبرقی هایی استفاده کنید که می توانند با خیال راحت در اطراف تجهیزات الکتریکی کار کنند و شامل HEPA و فیلترهای دیگر باشند. برخی از جاروبرقی ها یک سیستم فیلتراسیون چند مرحله ای برای جذب بیش از 99٪ گرد و غبار و بقایای آن ارائه می دهند. رول های چسبی و موپس با ویژگی های آلودگی کم نیز برای تمیز نگه داشتن دیوارها و کف اتاق تمیز مناسب هستند.

مواد مصرفی : دستمال مرطوب با ذرات کم و سواب های اتاق تمیز، به تمیز نگه داشتن سطوح کوچک کمک می کند. تشک های چند لایه با چسب و یک ماده ضد میکروبی پوشانده می شوند تا از رشد باکتری جلوگیری کنند. تشک های با پوشش چسب را می توان در ورودی ها قرار داد تا ذرات از روی کفش و چرخ دستگاهها جدا شود. نوت بوک های اتاق تمیز دارای اتصال پلی اتیلن برای کاهش فیبر کاغذ هستند. کاغذ اتاق تمیز بدون پرکننده های آلی ساخته می شود تا به طور قابل توجهی خطر تولید ذرات را کاهش دهد. برچسب های پلی پروپیلن از نظر ESD ایمن بوده و تقریباً عاری از ریزگردها و مواد اضافی هستند.

تجهیزات تست : شمارنده های ذرات، آلودگی هوا را آزمایش می کنند و برای مطابقت با استاندارد فدرال 209E درجه بندی می شوند. باد سنج ها و دماسنج ها سرعت و جهت جریان هوا را کنترل می کنند. ابزار آزمایش تهویه می تواند پارامترهای مختلفی از جمله دما ، رطوبت ، دی اکسید کربن و … را اندازه گیری کند. کنتورهای اندازه گیری هوا کیفیت هوای اطراف را از جمله سرعت ، جریان حجم و دما را آزمایش می کنند. به همین ترتیب ، فشارسنجهای هوا افت فشار از روی فیلترها و فشارهای ورودی فن و تخلیه دمنده و همچنین سرعت هوا را در مجاری اندازه گیری می کنند.

پوشاک : برخی از لباس ها به طور خاص برای اتاق های تمیز طراحی شده اند مانند دستکش های اتاق تمیز یا تخت های ضد الکتریسیته ساکن ، که سطح انطباق آنها با ISO را بیان می کنند. روکش های بوت با لایه فیلم میکرو متخلخل تعداد ذرات کفش را کاهش می دهد. لباسهای اتاق تمیز مانند لباسهای روتختی و روپوش و روکش سر از محافظت از ذرات و نور در برابر موانع برتر برخوردار هستند.

مبلمان : صندلی ها ، چهارپایه ها و میزهای کار ممکن است به طور خاص برای استفاده در ساخت نیمه هادی ، علوم زیستی ، دارویی و تولید تخته در اتاق های تمیز طراحی شده باشند.



سیلیکون های مخصوص اتاق تمیز ( کلین روم)

سیلیکون مخصوص کلین روم نوعی درزگیر است که در مکان هایی که نیاز به مقومت بالا در برابر قارچ، باکتری ، حلال و کپک دارد مورد استفاده قرار می گیرد.

این محصول جهت استفاده به تاییدیه های سازمان غذا و دارو نیاز دارد.

از جمله محصولات شرکت بازرگانی کالامهر که در اتاق تمیز (کلین روم) و صنایع غذایی استفاده می شود درزگیر سیلیکون خنثی زتکس Zettex Easy Silicone S است.

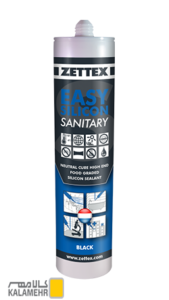

درزگیر سیلیکون خنثی زتکس Zettex Easy Silicone S، یک درزگیر تک جزئی با کیفیت بالا و بر پایه سیلیکون های الکوکسی (سیستم خنثی) است و در برابر قارچ و کپک و کلر مقاوم است.



شرکت بازرگانی کالامهر به عنوان اولین نماینده رسمی واردکننده محصولات زتکس و آکفیکس تمامی این محصولات زیر نظر کارشناسان و متخصصین به طور کامل مورد بررسی قرار گرفته اند و کیفیت آنها مورد تایید می باشد. با ما انواع درزگیرهای سیلیکون با کیفیت اصل را به قیمت مناسب خریداری کنید. همچنین شما مشتریان عزیز می توانید برای اطلاع از آخرین قیمت محصولات از طریق این راه های ارتباطی با ما در تماس باشید.
